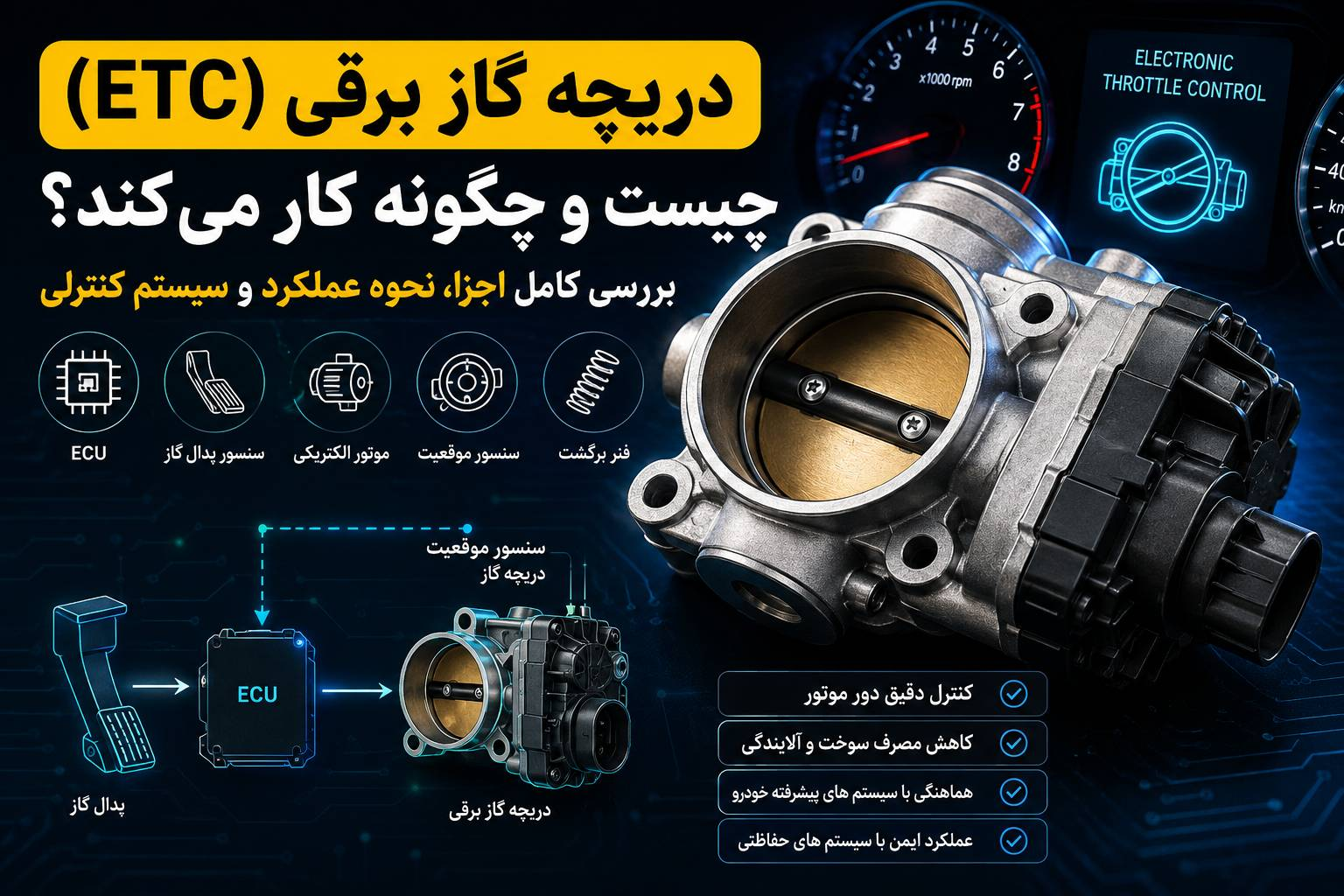

دریچه گاز برقی چیست؟ آشنایی با اجزا و نحوه عملکرد

در خودروهای قدیمی و برخی خودروهای امروزی، ارتباط بین پدال و دریچه گاز از طریق یک سیم فولادی برقرار می‌شود. در این سیستم ساده مکانیکی، با فشردن پدال، سیم کشیده و در نتیجه دریچه گاز را باز می‌کند. این سیستم بسیار ساده و قابل اعتماد است. اما این روش محدودیت‌های زیادی در مصرف سوخت، آلایندگی و عملکرد موتور دارد.

امروزه بیشتر خودروهای جدید از دریچه گاز برقی استفاده می‌کنند. در این سیستم دیگر خبری از سیم گاز نیست و یک واحد کنترل االکترونیکی و یک واحد کنترل الکترونیکی (ECU) با استفاده از سنسورها و موتور الکتریکی، میزان باز شدن دریچه گاز را کنترل می‌کند. در این مقاله به بررسی کامل اجزا، نحوه عملکرد، سیستم کنترلی و مزایای دریچه گاز برقی می‌پردازیم.

دریچه گاز برقی چیست؟

دریچه گاز برقی سیستمی است که مقدرا ورودی به موتور را بدون استفاده از سیم مکانیکی کنترل می‌کند. در این سیستم، راننده تنها درخواست خود را از طریق پدال گاز اعلام می‌کند. به همین دلیل در خودروهای امروزی، رابطه بین پدال و دریچه گاز دیگر مستقیم نیست، بلکه توسط یک سیستم کنترل هوشمند مدیریت می‌شود.

اجزای اصلی دریچه گاز برقی

1. پدال گاز برقی

داخل پدال گاز معمولا دو یا سه سنسور موقعیت قرار دارد که میزان میزان فشرده شدن پدال را اندازه‌گیری می‌کنند. استفاده از چند سنسور باعث افزایش ایمنی سیستم می‌شود. زیرا ECU دائما خروجی آنها را با یکدیگر مقایسه می‌کند.

2. ECU

واحد کنترل موتور (ECU)، مغز سیستم دریچه گاز برقی است. این واحد اطلاعات زیر را دریافت می‌کند:

• موقیعت پدال گاز

• دور موتور

• دمای موتور

• دمای هوای ورودی

• فشار منیفولد

• سنسور اکسیژن

• سرعت خودرو

• وضعیت گیربکس

• کروز کنترل

سپس بهترین زاویه دریچه گاز را محاسبه می‌کند.

3. موتور الکتریکی

مهم‌ترین قسمت سیستم، یک موتور DC گیربکس‌دار است. این موتور وظیفه دارد دریچه را باز و بسته کند. استفاده از گیربکس باعث می‌شود تا گشتاور افزایش یابد و کنترل زاویه دقیق‌تر شود.

4. سنسور موقعیت دریچه گاز (TPS)

برای اینکه ECU دقیقا بداند دریچه چه زاویه‌ای دارد، از سنسور موقعیت استفاده می‌شود. این سنسور معمولا به صورت دوبل طراحی می‌شود تا در صورت خرابی یکی از کسیرها، سیستم بتواند خطا را تشخیص دهد.

5. فنر برگشت

یکی از مهم‌ترین قطعات دریچه گاز برقی، فنر برگشت است. اگر برق خودرو قطع شود یا ECU دچار مشکل شود، این فنر دریچه را به وضعیت ایمن برمی‌گرداند تا موتور از کنترل خارج نشود.

دریچه گاز برقی چطور کار می‌کند؟

فرآیند عملکرد به صورت زیر است:

راننده پدال را فشار می‌دهد. سنسور پدال، زاویه پدال را اندازه‌گیری می‌کند و سپس اطلاعات به ECU ارسال می‌شود. ECU شرایط موتور را بررسی می‌کند و زاویه مناسب دریچه گاز محاسبه می‌شود. موتور الکتریکی دریچه را حرکت می‌دهد. در نهایت سنسور TPS زاویه واقعی دریچه را اندازه‌گیری و به ECU ارسال می‌کند تا این واحد پردازشی، مقدار واقعی را با مقدار مطلوب مقایسه کرده و در صورت نیاز اصلاح کند.

این فرآیند در کسری از ثانیه و به صورت مداوم تکرار می‌شود.

نقش کنترلر PID در دریچه گاز برقی

در بسیاری از سیستم‌های کنترلی، از کنترلر PID استفاده می‌شود. این کنترلر سه بخش اصلی دارد:

• بخش تناسبی (P): واکنش سریع به خطا

• بخش انتگرالی (I): حذف خطای ماندگار

• بخش مشتقی (D): کاهش نوسان و افزایش پایداری

تنظیم صحیح ضرایب PID اهمیت بسیاری دارد. زیرا اگر این ضرایب مناسب انتخاب نشوند، دریچه گاز ممکن است نوسان کند، کند عمل کند یا حتی ناپایدار شود.

چرا از استپر موتور استفاده نمی‌شود؟

اگرچه موتور پله‌ای قابلیت کنترل دقیق زاویه را دارد اما در بیشتر خودروها از آن استفاده نمی‌شود. زیرا سرعت پاسخ کمتر و مصرف توان بیشتری دارد.

آیا می‌توان دریچه گاز مکانیکی را برقی کرد؟

از نظر فنی بله، اما این کار صرفا با نصب یک موتور DC گیربکس‌دار امکان پذیر نیست. برای تبدیل یک دریچه مکانیکی به سیستم برقی باید موارد زیر طراحی شوند:

• سنسور موقعیت دریچه

• سنسور پدال گاز

• کنترلر الکترونیکی

• الگوریتم کنترل (مانند PID)

• سیستم ایمنی و فنر برگشت
