از کدام ترانزیستور در مدارات خود استفاده کنیم؟

فرض کنید می‌خواهید یک موتور DC را با آردوینو کنترل کنید. به فروشگاه قطعات الکترونیکی مراجعه می‌کنید و با ده‌ها مدل ترانزیستور مانند BC547، 2N2222، BD139، TIP122، IRLZ44N و IRF3205 روبه‌رو می‌شوید. سؤال اینجاست که کدام یک برای پروژه شما مناسب است؟ بسیاری از افراد اولین ترانزیستوری را که در اینترنت پیدا می‌کنند، بدون بررسی مشخصات خریداری می‌کنند. نتیجه این کار معمولاً داغ شدن ترانزیستور، عملکرد نامناسب مدار یا حتی سوختن قطعه است. در این مقاله بررسی می‌کنیم هنگام انتخاب ترانزیستور باید به چه نکاتی توجه کنید و هر مدل برای چه کاربردی مناسب‌تر است.

چرا انتخاب ترانزیستور اهمیت دارد؟

ترانزیستورها شاید از نظر ظاهری شبیه هم باشند، اما توانایی آن‌ها در تحمل جریان، ولتاژ و سرعت سوئیچینگ کاملاً متفاوت است. برای مثال، ترانزیستوری که به‌راحتی یک LED را کنترل می‌کند، ممکن است در همان لحظه اول هنگام راه‌اندازی یک موتور بسوزد. به همین دلیل، انتخاب ترانزیستور تنها بر اساس نام یا قیمت آن کافی نیست؛ بلکه باید مشخصات مدار و بار مصرفی نیز در نظر گرفته شود.

آیا همیشه باید از MOSFET استفاده کنیم؟

یکی از رایج‌ترین تصورات اشتباه در بین افراد تازه‌کار این است که MOSFET همیشه از BJT بهتر است. دلیل این تصور آن است که در بسیاری از آموزش‌های اینترنتی، برای کنترل موتور یا نوار LED از MOSFET استفاده می‌شود و به همین خاطر بسیاری فکر می‌کنند این قطعه بهترین انتخاب برای تمام مدارهاست. اما واقعیت این است که هر ترانزیستور برای کاربرد خاصی طراحی شده و انتخاب نادرست آن می‌تواند هزینه پروژه را افزایش داده یا حتی باعث عملکرد نامناسب مدار شود.

اگر قصد دارید یک مدار ساده برای روشن کردن یک LED، راه‌اندازی یک رله کوچک یا تقویت یک سیگنال ضعیف طراحی کنید، استفاده از یک MOSFET گران‌قیمت هیچ مزیت خاصی ایجاد نمی‌کند. در چنین شرایطی، یک ترانزیستور BJT مانند BC547 یا 2N2222 می‌تواند همان وظیفه را با هزینه کمتر و طراحی ساده‌تر انجام دهد.

اما زمانی که بار مصرفی شما جریان زیادی نیاز دارد، شرایط کاملاً متفاوت می‌شود. برای مثال، کنترل یک موتور DC، نوار LED چند متری، پمپ آب یا یک هیتر الکتریکی، نیازمند عبور جریان چند آمپری از ترانزیستور است. در این کاربردها، MOSFET به دلیل مقاومت داخلی بسیار پایین، افت ولتاژ کمتری ایجاد می‌کند و در نتیجه گرمای کمتری تولید می‌شود. همین موضوع باعث افزایش راندمان مدار و کاهش نیاز به هیت‌سینک خواهد شد.

به همین دلیل نمی‌توان گفت MOSFET همیشه بهترین انتخاب است یا BJT همیشه قدیمی و ضعیف است. بهترین ترانزیستور، مدلی است که با نیاز پروژه شما بیشترین سازگاری را داشته باشد.

اگر آردوینو دارید، این نکته را فراموش نکنید!

بسیاری از کاربران پس از خرید اولین MOSFET، تصور می‌کنند تمام مدل‌های موجود در بازار با خروجی ۵ ولتی آردوینو یا ۳٫۳ ولتی ESP32 به‌خوبی کار می‌کنند. اما این تصور می‌تواند باعث بروز مشکلاتی مانند داغ شدن ترانزیستور، کاهش سرعت موتور یا حتی روشن نشدن بار شود. علت این موضوع آن است که بسیاری از MOSFETها برای روشن شدن کامل، به ولتاژ گیت حدود ۸ تا ۱۰ ولت نیاز دارند. زمانی که تنها ۵ ولت از آردوینو به گیت اعمال شود، ترانزیستور به‌طور کامل در حالت هدایت قرار نمی‌گیرد و مقاومت داخلی آن همچنان بالا باقی می‌ماند. در نتیجه بخشی از انرژی به صورت گرما تلف می‌شود.

برای جلوگیری از این مشکل، بهتر است در پروژه‌های مبتنی بر آردوینو، ESP32 یا Raspberry Pi Pico از MOSFETهای Logic Level استفاده کنید. این دسته از ترانزیستورها به‌گونه‌ای طراحی شده‌اند که حتی با ولتاژ‌های پایین نیز کاملاً روشن شوند و بتوانند جریان موردنیاز بار را با کمترین تلفات عبور دهند. از معروف‌ترین مدل‌های این خانواده می‌توان به IRLZ44N اشاره کرد که در پروژه‌های رباتیک و کنترل موتور کاربرد فراوانی دارد.

قبل از خرید، فقط این چهار مشخصه را بررسی کنید

بیشتر کاربران تنها به مدل ترانزیستور توجه می‌کنند، در حالی که بررسی این چهار مشخصه اهمیت بیشتری دارد:

• حداکثر ولتاژ قابل تحمل

• حداکثر جریان خروجی

• توان قابل تحمل

• نوع پکیج و سیستم خنک‌کاری

اگر این مشخصات با نیاز مدار شما مطابقت داشته باشند، احتمال خرابی ترانزیستور به‌مراتب کمتر خواهد بود.

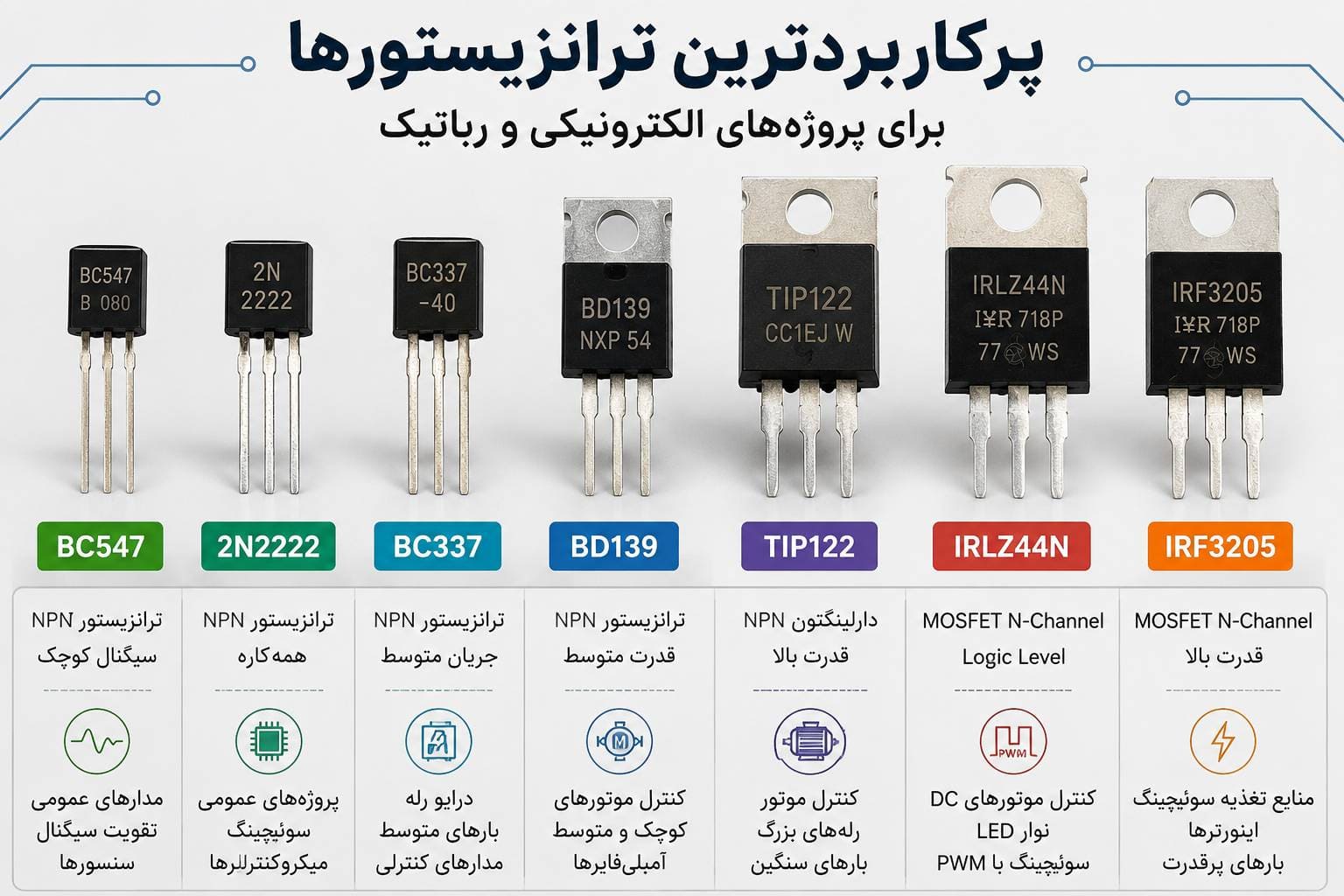

پرکاربردترین ترانزیستورها برای پروژه‌های الکترونیکی

در پروژه‌های آموزشی و رباتیکی، معمولاً این مدل‌ها بیشترین استفاده را دارند:

• BC547: مناسب برای مدارهای سبک و سیگنال‌های کوچک

• 2N2222: گزینه‌ای عالی برای پروژه‌های عمومی

• TIP122: مناسب برای موتورهای کوچک و رله‌ها

• IRLZ44N: انتخابی ایده‌آل برای موتور، نوار LED و پروژه‌های آردوینو

• IRF3205: مناسب برای بارهای پرقدرت و منابع تغذیه

هیچ ترانزیستوری را نمی‌توان بهترین گزینه برای همه مدارها دانست. انتخاب صحیح به عواملی مانند نوع بار، جریان مصرفی، ولتاژ مدار و روش کنترل بستگی دارد. اگر پیش از خرید، نیاز پروژه و مشخصات دیتاشیت را بررسی کنید، علاوه بر افزایش طول عمر مدار، از بسیاری از مشکلات مانند داغ شدن یا سوختن ترانزیستور نیز جلوگیری خواهید کرد. این سبک مقاله هم عنوان کنجکاوی‌برانگیز دارد، هم روایت‌گونه شروع می‌شود، هم ساختار یک مقاله حرفه‌ای را حفظ می‌کند و برای وبلاگ‌هایی مثل ترونیکال بسیار جذاب‌تر از مقالات صرفاً آموزشی است.
