معرفی ماژول XL6019

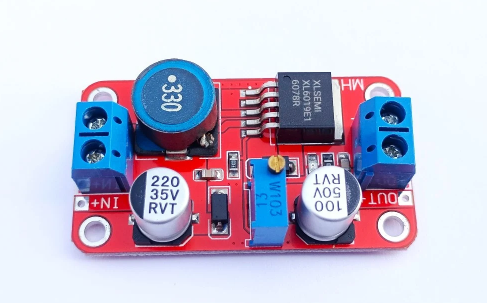

🔧 معرفی ماژول XL6019

ماژول XL6019 یک مبدل افزاینده ولتاژ DC–DC با توان خروجی تا ۳۰ وات و جریان ۵ آمپر است که قابلیت تبدیل ولتاژ ورودی ۳–۳۵ ولت به خروجی ۵–۴۰ ولت را با بازدهی حدود ۹۷٪ دارد . فرکانس سوئیچینگ آن تقریباً ۲۲۰ کیلوهرتز است که باعث نویز پایین و راندمان بالا می‌شود .

⚙️ مشخصات فنی ماژول

ویژگی توضیح

IC اصلی XL6019E1 (پکیج TO-263-5)

محدوده ورودی ۳ تا ۳۵ ولت DC

محدوده خروجی ۵ تا ۴۰ ولت DC (قابل تنظیم)

حداکثر جریان خروجی ۵ آمپر

بازدهی تا ۹۷٪

فرکانس سوئیچینگ ۲۲۰ کیلوهرتز

توان خروجی تا ۳۰ وات

دمای کاری -۴۰ تا +۸۵ درجه سانتی‌گراد

ابعاد حدود ۵۰×۲۸×۱۳ میلی‌متر

---

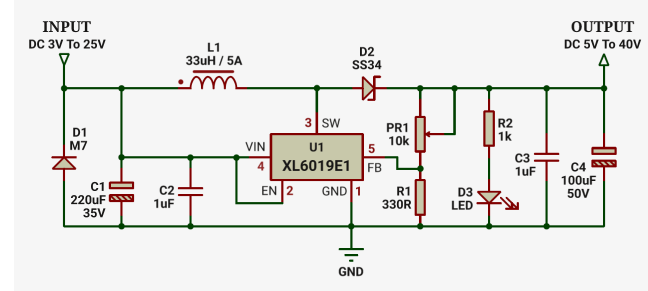

🛠️ مدار داخلی و عملکرد

مدار شامل:

XL6019E1 با MOSFET داخلی و مدار PWM

سلف ۳۳µH برای ایجاد پالس افزایشی

دیود شاتکی SS34 برای بازگشت جریان

خازن‌های الکترولیتی و سرامیکی جهت کاهش ریپل

پتانسیومتر ۱۰ کیلو اهم برای تنظیم دقیق ولتاژ خروجی

دیود LED برای نمایش وضعیت روشن بودن

عملکرد به این شکل است که با روشن شدن مدار، MOSFET‌ داخلی جریان را از ورودی به سلف می‌گذارد، سپس با قطع جریان، ولتاژ سلف از طریق دیود و خازن به ولتاژ بالاتر تبدیل و تثبیت می‌شود. این فرآیند با فرکانس بالا انجام می‌شود.

---

✅ مزایا و کاربردها

بازدهی بالا تا ۹۷٪ → کاهش تلفات حرارتی

تنظیم ولتاژ با دقت ±۰.۵٪

محدوده گسترده ورودی/خروجی → قابلیت استفاده از باتری، سل‌های خورشیدی، یا منبع تغذیه متفاوت

محافظت داخلی: حفاظت در برابر گرما و جریان بیش از حد

ابعاد کوچک و مناسب پروژه‌های DIY و صنعتی

قابل استفاده در پروژه‌هایی مانند:

تولید ولتاژهای بالاتر برای LED و دستگاه‌های کوچک

تأمین ولتاژ پایدار برای Raspberry Pi و Arduino

کاربرد در سیستم‌های خورشیدی و پاوربانک DIY

---

📝 نکات مهم برای استفاده

1. حداقل ولتاژ خروجی باید بالاتر از ورودی باشد (ویژه حالت Boost) . نوسان‌سنج را برای تنظیم ولتاژ دقیق استفاده کنید. 2. استفاده از هیت‌سینک توصیه می‌شود اگر بار بیش از ۱۰ وات باشد. 3. جریان بلندمدت ≤ ۲.۵ آمپر بهتر است برای جلوگیری از گرم شدن بیش از حد .

2. اتصالات صحیح ورودی و خروجی برای عملکرد ایمن ضروری است، مخصوصاً جهت دیودها و پتانسیومتر .

---

🧩 جمع‌بندی

ماژول XL6019 یک انتخاب عالی برای انواع پروژه‌های الکترونیکی است، به دلیل بازدهی بالا، قابلیت تنظیم دقیق، و محافظت داخلی. چه برای کاربرد خانگی، آموزشی یا صنعتی، این ماژول گزینه ای مطمئن و‌ اقتصادی محسوب می‌شود.

📌

اگر قصد دارید ولتاژ پروژه‌تان را بالا یا پایین ببرید، با خرید و استفاده از ماژول XL6019، بازدهی و پایداری را هم‌زمان تجربه کنید!

برای دانلود دیتاشیت و مشاهده جزئیات بیشتر، لینک زیر را ببینید:

دیتاشیت رسمی IC XL6019

راهنمای پروژه‌های DIY با این ماژول

---
