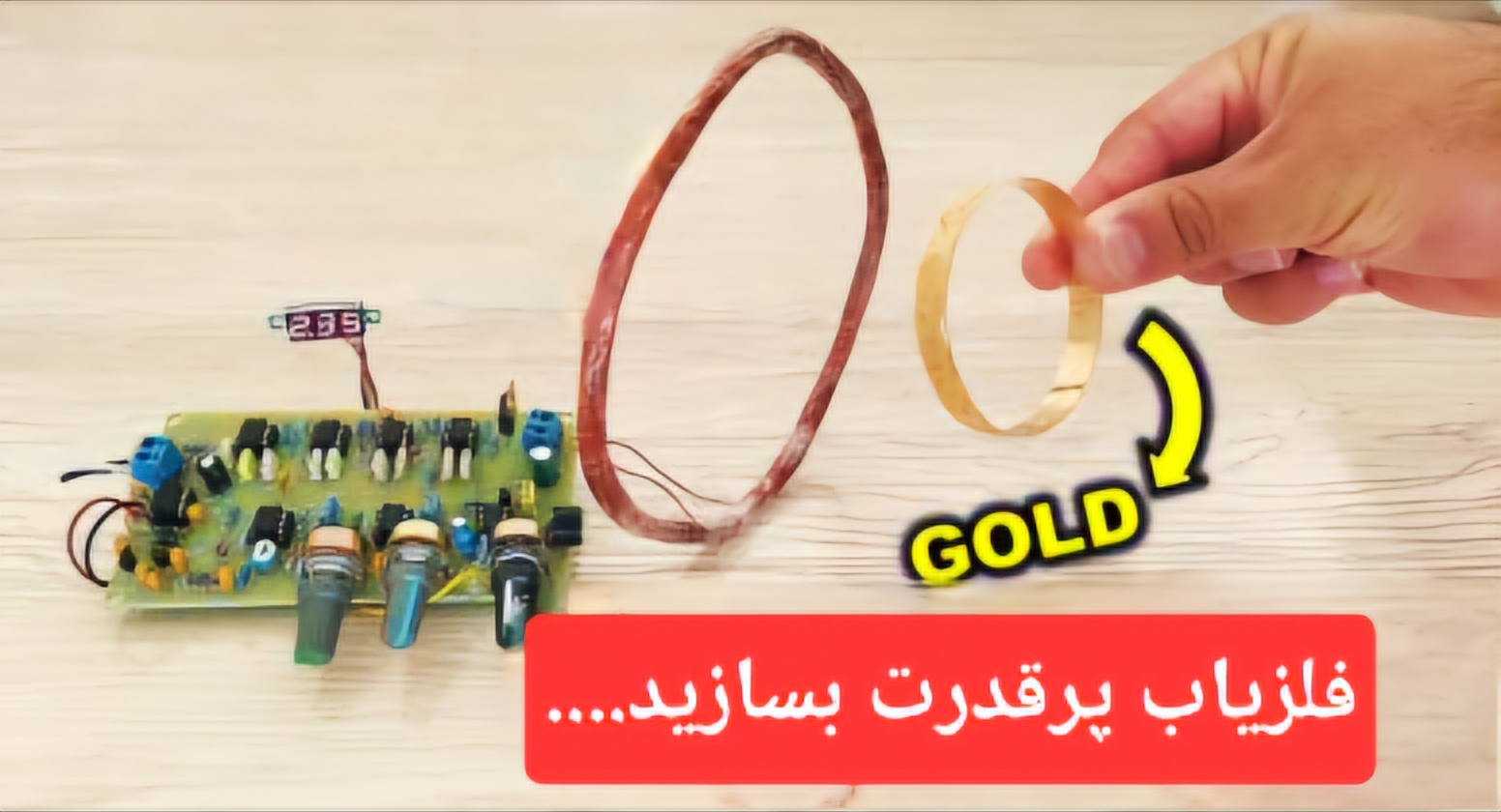

فلزیاب پالسی (Pulse Induction Metal Detector) یکی از پرکاربردترین و قدرتمندترین انواع فلزیاب‌ها است که توانایی تشخیص فلزات در عمق بالا را دارد. اگر به دنبال یک پروژه الکترونیکی کاربردی و هیجان‌انگیز هستید، در این مقاله به شما آموزش می‌دهیم چگونه یک مدار فلزیاب پالسی خانگی با قطعات ساده بسازید.

فلزیاب پالسی چیست و چگونه کار می‌کند؟

فلزیاب پالسی بر اساس ارسال پالس‌های پرقدرت به سیم‌پیچ و دریافت سیگنال بازگشتی از اجسام فلزی کار می‌کند. زمانی که میدان مغناطیسی ایجادشده توسط سیم‌پیچ با فلز برخورد کند، مدار تغییرات ولتاژی را ثبت کرده و وجود فلز را تشخیص می‌دهد.

مزیت اصلی فلزیاب پالسی نسبت به فلزیاب‌های معمولی، عمق بیشتر در شناسایی و کاهش نویز محیطی است.

لیست کامل قطعات مورد نیاز مدار فلزیاب پالسی

برای ساخت این فلزیاب به قطعات زیر نیاز دارید:

مقاومت‌ها

110Ω، 750Ω، 47KΩ ×3، 4.7KΩ ×2، 15KΩ، 68KΩ ×3، 3.3KΩ، 150Ω، 680Ω ×2، 470Ω، 1.5KΩ، 10KΩ، 820Ω، 330Ω، 51KΩ ×2، 220Ω ×2، 1KΩ، 1.5MΩ، 1.2KΩ، 18KΩ، 2.2KΩ ×2

دیودها

1N4148 ×8، 1N4937 ×2

پتانسیومترها

22KΩ، 50KΩ Volume، 5KΩ Volume، 1KΩ Volume

خازن‌ها

1µF/16V Tantalum ×5، 22µF/25V Tantalum، 10µF/16V Tantalum ×6، 1nF MKT، 10nF MKT ×8، 100nF MKT ×4، 220nF MKT، 470µF/16V Electrolytic، 100µF/25V Electrolytic، 22µF/16V Electrolytic، 220pF Ceramic ×2

ترانزیستورها و آی‌سی‌ها

IRF640 MOSFET، 2N3819 JFET، 2N4125 یا BC327، LM1117-ADJ، NE555 ×5، TL081 ×2، 7660 IC، 79L05، 78L05

سایر قطعات

• ترمینال دو پین ×2

• بیزر 12 ولت

• ولت‌متر دیجیتال

• سیم لاکی 0.8mm

• باتری 12V/1.2-4.5Ah

مراحل ساخت فلزیاب پالسی

1. مقاومت‌ها و خازن‌ها را روی برد بچینید.

2. آی‌سی‌های NE555 و TL081 را در سوکت قرار دهید.

3. سیم‌پیچ (Coil) را با سیم لاکی 0.8mm بپیچید.

4. تغذیه مدار را با باتری 12 ولت متصل کنید.

5. با پتانسیومترها حساسیت مدار را تنظیم کنید.

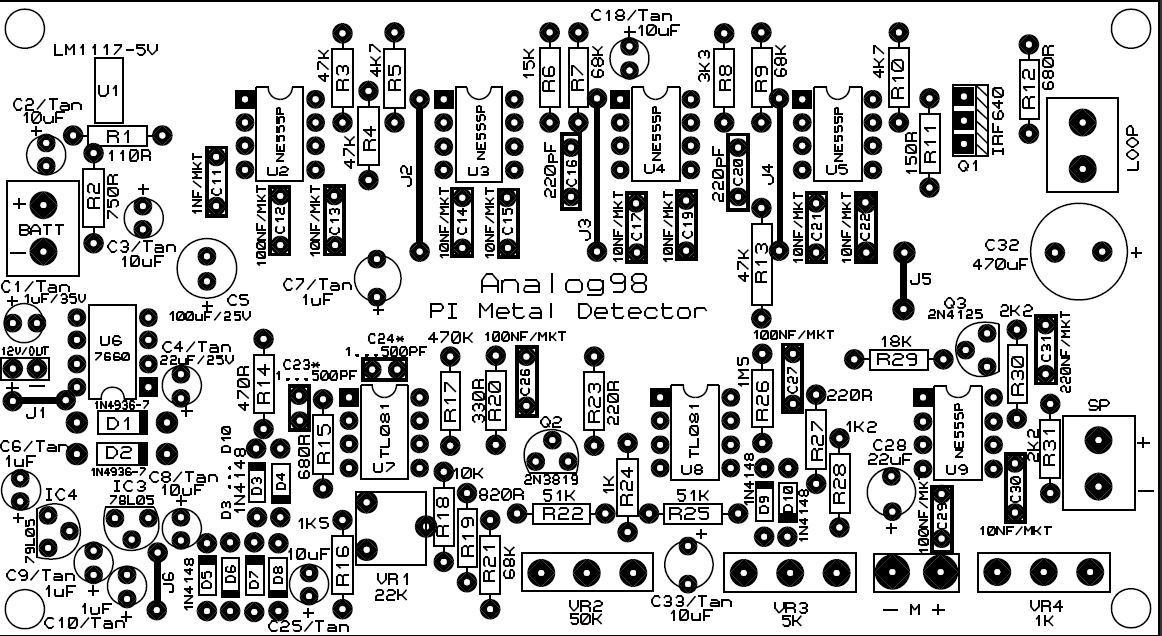

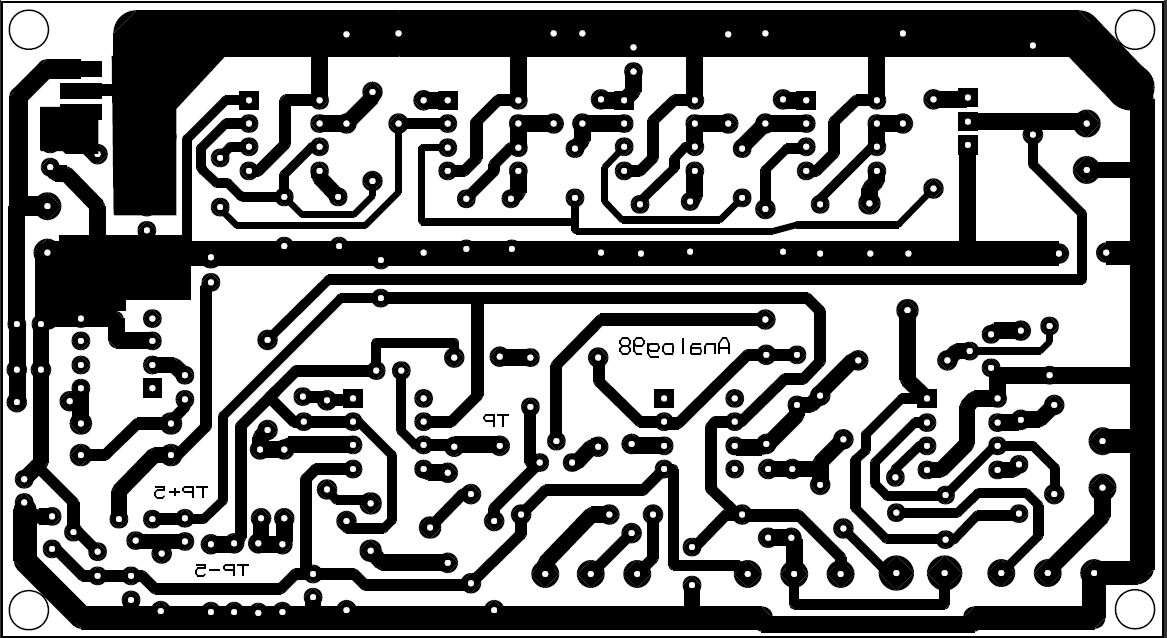

برد مدار چاپی

مشاهده ویدیو آموزش ساخت فلزیاب

برای درک بهتر نحوه ساخت و تست عملی مدار، می‌توانید فیلم کامل آموزش را درکانال تلگرام ترونیکال میتوانید مشاهده کنید:

🎥 لینک کانال تلگرام مجموعه ترونیکال

نتیجه‌گیری

ساخت یک فلزیاب پالسی خانگی پروژه‌ای جذاب و کم‌هزینه است که علاوه بر آموزش مباحث الکترونیک، یک دستگاه قدرتمند برای شناسایی فلزات به شما می‌دهد. با قطعات معرفی‌شده و فیلم آموزشی می‌توانید به‌راحتی این مدار را مونتاژ کرده و از عملکرد آن لذت ببرید.
