راهنمای کامل انواع فیبر مدار چاپی (PCB)

در دنیای الکترونیک، فیبر مدار چاپی (Printed Circuit Board) ستون فقرات هر دستگاهی است. انتخاب نوع فیبر مناسب نه تنها بر عملکرد مدار تاثیر می‌گذارد، بلکه طول عمر و هزینه نهایی محصول را نیز تعیین می‌کند. در این مقاله به بررسی جامع انواع فیبر PCB می‌پردازیم و نگاهی ویژه به تکنولوژی پیشرفته فیبرهای منعطف (Flexible PCB) خواهیم داشت.

فیبر مدار چاپی چیست و از چه لایه‌هایی تشکیل شده است؟
فیبر مدار چاپی صفحه‌ای است که قطعات الکترونیکی روی آن سوار شده و توسط مسیرهای مسی به هم متصل می‌شوند. اجزای اصلی یک فیبر عبارتند از:
- هسته (Substrate): بخش عایق که استحکام برد را تامین می‌کند.
- لایه مسی: لایه رسانایی که جریان الکتریکی را منتقل می‌کند.
- چاپ محافظ (Solder Mask): لایه رنگی (معمولا سبز) که از اکسید شدن مس جلوگیری می‌کند.

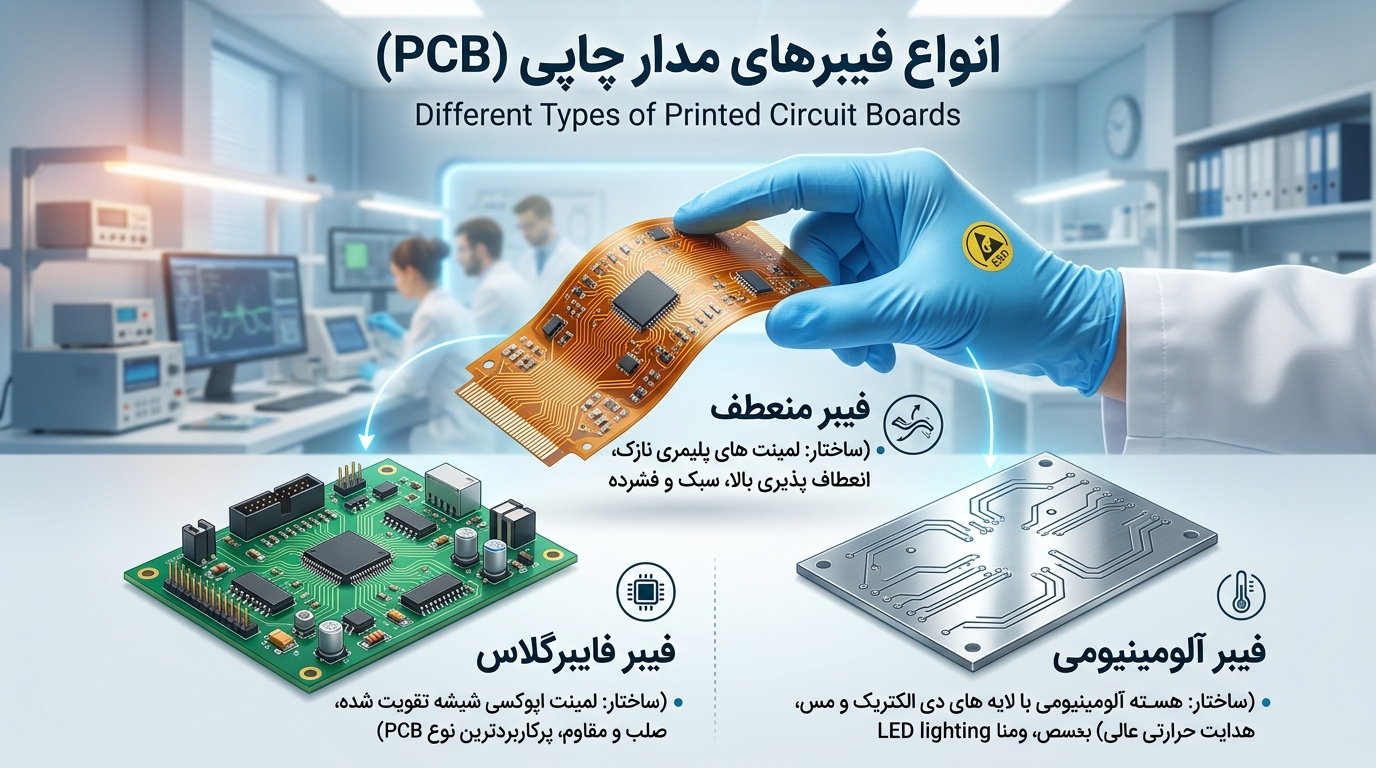

## انواع فیبر مدار چاپی بر اساس جنس و کاربرد

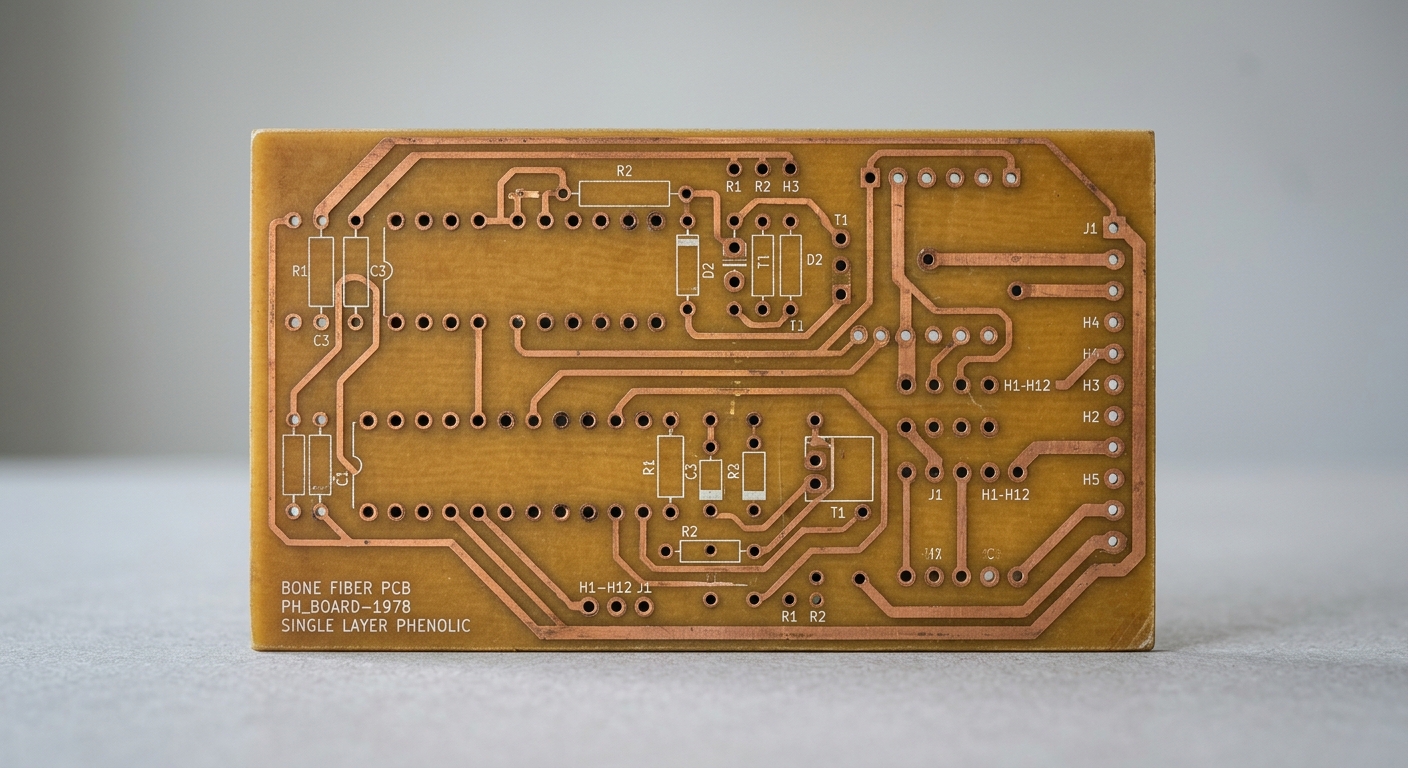

۱. فیبر استخوانی (Phenolic یا FR1/FR2)
این فیبر ارزان‌ترین نوع PCB است و از لایه‌های کاغذ فشرده و رزین فنولیک ساخته می‌شود.
- ویژگی‌ها: به راحتی سوراخ می‌شود و قیمت پایینی دارد.
- کاربرد: در رادیوهای قدیمی، اسباب‌بازی‌ها و وسایلی که حساسیت حرارتی کمی دارند.

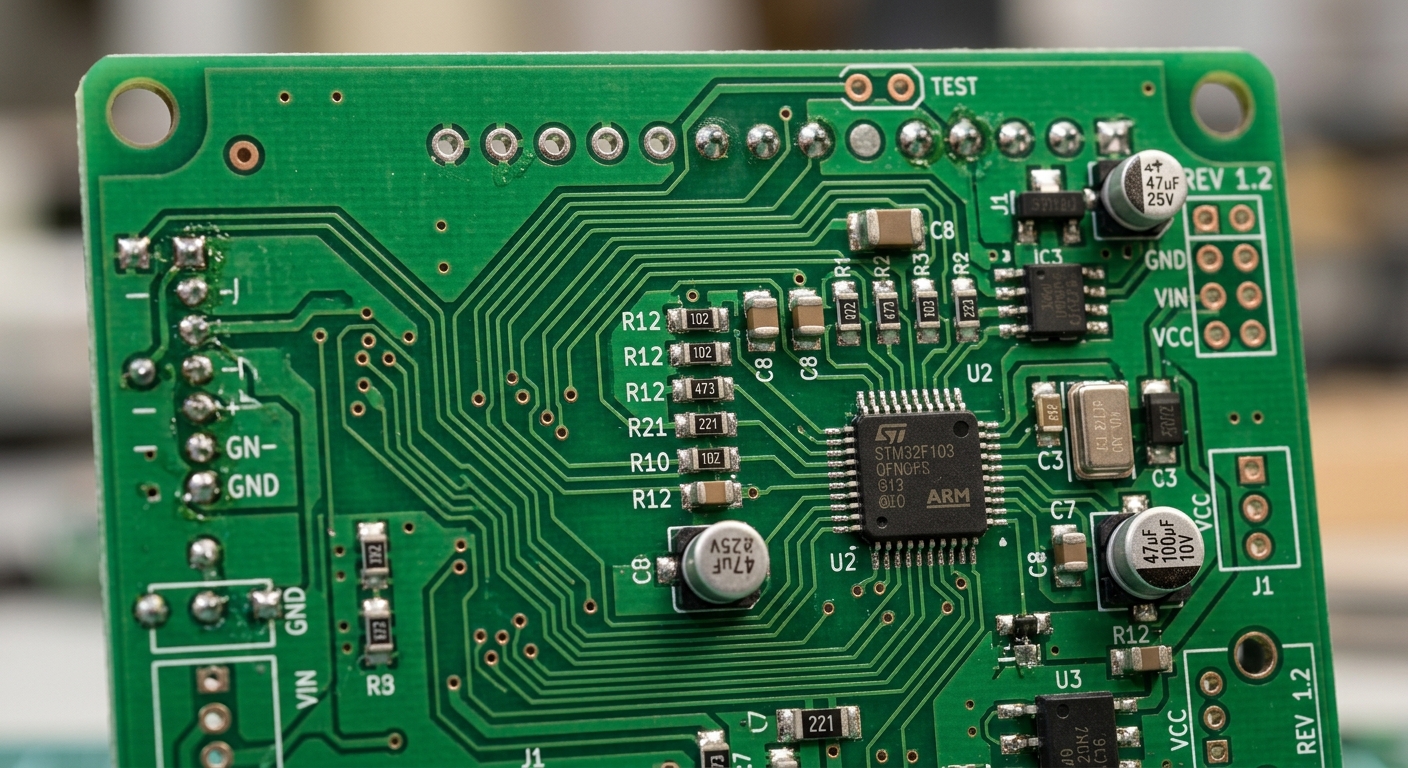

۲. فیبر فایبرگلاس (FR4)
رایج‌ترین و محبوب‌ترین نوع فیبر در جهان است. این فیبر از الیاف شیشه و رزین اپوکسی ساخته شده است.
- ویژگی‌ها: مقاومت حرارتی بالا، استحکام عالی و نویزپذیری کم.
- کاربرد: مادربرد کامپیوتر، موبایل و تجهیزات صنعتی.

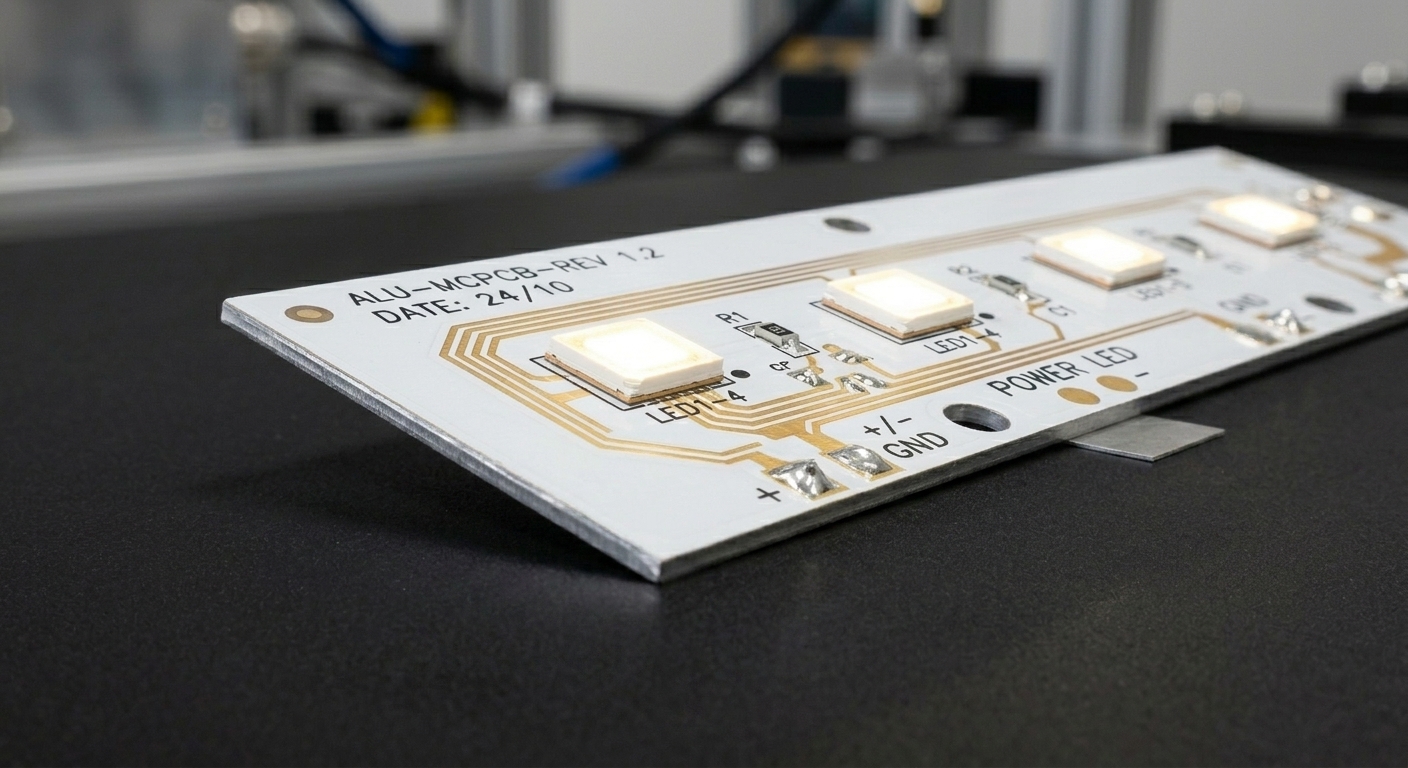

۳. فیبر آلومینیومی (Metal Core PCB)
در این نوع، یک لایه آلومینیوم برای انتقال بهتر حرارت استفاده می‌شود.
- ویژگی‌ها: دفع حرارت عالی.
- کاربرد: سیستم‌های نورپردازی LED پرقدرت و منابع تغذیه.



فیبر منعطف (Flexible PCB)؛ انقلاب در طراحی الکترونیک

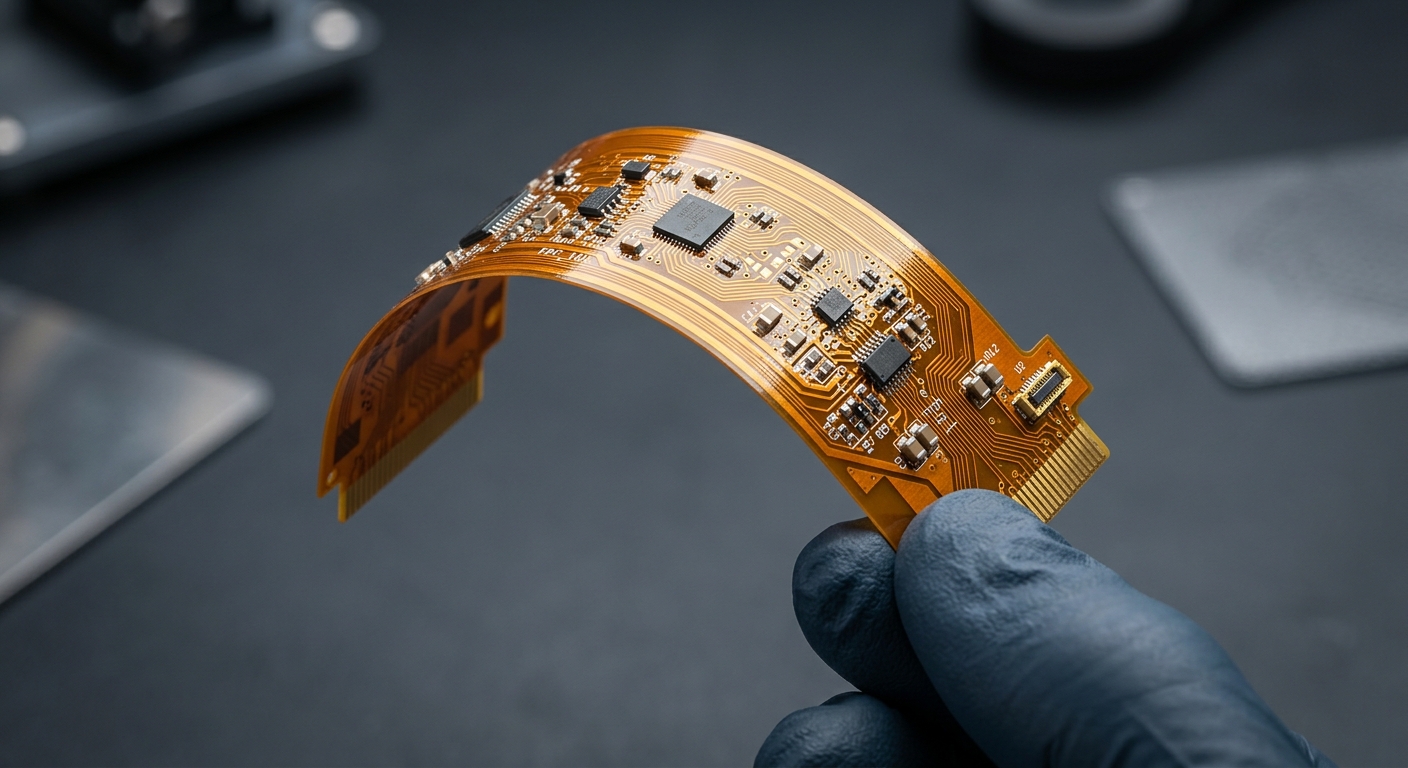

فیبر منعطف یا Flex PCB، نوعی مدار چاپی است که برخلاف بردهای سخت (Rigid)، قابلیت خم شدن و تا شدن را دارد. این بردها معمولاً از متریال‌هایی مثل پلی‌آمید (Polyimide) یا PET ساخته می‌شوند.

مزایای استفاده از فیبرهای منعطف:
1. کاهش فضا و وزن: این بردها بسیار نازک هستند و می‌توانند در فضاهای کوچک و نامنظم جای بگیرند.
2. جایگزین سیم‌کشی: به جای استفاده از دسته‌های سیم سنگین، می‌توان از یک لایه فیبر منعطف استفاده کرد که احتمال قطع شدن اتصالات را به شدت کاهش می‌دهد.

3. *مقاومت در برابر لرزش: به دلیل انعطاف‌پذیری، در محیط‌هایی که لرزش زیاد است (مثل داخل موتور خودرو) عملکرد بهتری دارند.
4. دوام بالا: این بردها می‌توانند میلیون‌ها بار بدون شکستگی خم و راست شوند (انعطاف‌پذیری پویا).

انواع بردهای منعطف:
- تک‌لایه و دولایه منعطف: برای مدارهای ساده‌تر.
- صلب-منعطف (Rigid-Flex): ترکیبی از بردهای سخت و منعطف که بهترین‌های هر دو دنیا را ارائه می‌دهد؛ بخشی از برد سخت است و بخش دیگر برای اتصال به قطعات دیگر منعطف طراحی شده است.

کاربردهای اصلی فیبر منعطف:
- گوشی‌های هوشمند: اتصال صفحه نمایش و دوربین به برد اصلی.
- تجهیزات پزشکی: دستگاه‌های مانیتورینگ ضربان قلب و ایمپلنت‌ها.
- صنایع هوافضا و نظامی: جایی که وزن و فضا حیاتی است.
- لپ‌تاپ‌ها: لولای اتصال صفحه نمایش به کیبورد.


نکات مهم در انتخاب فیبر مدار چاپی
برای انتخاب بهترین فیبر، باید به سه فاکتور اصلی توجه کنید:
1. محیط کارکرد: آیا دستگاه در معرض حرارت زیاد است؟ (استفاده از آلومینیوم یا FR4 با TG بالا).
2. محدودیت فضا: آیا مدار باید در یک فضای بسیار کوچک جا شود؟ (استفاده از Flexible PCB).
3. بودجه پروژه: برای محصولات ارزان‌قیمت، فیبر استخوانی گزینه مناسبی است.

برای خرید انواع فیبر خام کلیک کنید

نتیجه‌گیری
شناخت انواع فیبر مدار چاپی به شما کمک می‌کند تا محصولی با کیفیت‌تر و بهینه‌تر تولید کنید. اگر به دنبال طراحی دستگاه‌های مدرن، کوچک و با دوام هستید، فیبرهای منعطف آینده پروژه‌های شما خواهند بود.
